Nosnost elektrického lanového navijáku 100 - 7500 kg

• bezúdržbová převodovka s čelně ozubenými, frézovanými a broušenými koly, běžícími v olejové lázni
• velmi tichý chod navijáku díky šikmému ozubení
• vysoký zatěžovatel.


Elektrická vzduchem chlazená pérová tlaková kotoučová brzda pro bezpečné jištění břemene,



• bezpečná obsluha díky stykačovému ovládání (42 V – 50 Hz) samostatnou ovládací skříňkou, silný trojfázový motor s flexibilním přiváděcím napětím 380 – 420 V, 50 Hz popř. 440, druh krytí motoru IP 54 (sériově)



• velké množství navinutého lana
• žebrový bubem se dvěma upevněními lana standardně), stavebnicový princip,
• různé možnosti přestavění,
• elektronická ochrana proti přetížení(u všech závitů od 1.000 kg)
• naviják odpovídá bezpečnostnímu předpisu podle VBG 8 .

Příslušenství k navijáku za příplatek:

• dálkový kabelový ovladač
• dálkové bezdrátové ovládání
• omezovač zdvihu
• seřiditelný převodovkový spínač
• kontrola prověšení lana
• přitlačovací válce
• elektronická ochrana proti přetížení u zátěží menších než 1000 kg.

Kat. číslo	Stavební velikost	Tažná síla kg	Třída pohonu	Rychlost navíjení v 1. vrstvě m/min	Výkon motoru kW	Dop. pevnost lana N/mm2	Dop. průměr lana mm	Délka návinu  1.v.    posl.         vrstva		Hmotnost kg
031148012	1	250	2m	9,5	0,42	1770	5	16,2	77,8	61,5
031148018	1	250	2m	13,8	0,60	1770	5	16,2	77,8	62,9
031148024	1	250	2m	21,1	0,93	1770	5	16,2	77,8	63,9
031148007	1	320	2m	5,6	0,32	1960	5	16,32	77,8	62,5
031148013	1	320	2m	9,6	0,54	1960	5	16,2	77,8	62,9
031148019	1	320	2m	13,8	0,77	1960	5	16,2	77,8	63,9
031148025	1	320	2m	21,3	1,19	1960	5	16,2	77,8	67
031148077	1	500	1Am	8,5	0,75	1960	6	8,4	58,5	63,9
031148208	2	500	2m	10,3	0,91	1770	8	17,1	85,5	104
031148209	2	630	2m	10,3	1,14	1770	8	17,1	85,5	104
031148219	2	630	2m	20,3	2,25	1770	8	17,1	85,5	110,5
031148205	2	800	2m	4,8	0,67	1960	8	17,1	85,5	100,9
031148210	2	800	2m	10,3	1,45	1960	8	17,1	85,5	104
031148220	2	800	2m	20,5	2,87	1960	8	17,1	85,5	113,5
031148259	2	980	1Am	7,5	1,28	1960	9	11	77,4	104
031148403	3	1250	2m	5,2	1,15	1770	12	16,3	61,3	164,5
031148406	3	1250	2m	11,0	2,41	1770	12	16,3	61,3	174
031148441	3	1600	1Am	8,1	2,28	1960	12	12,1	87,7	174
031148444	3	1600	1Am	12,5	3,50	1960	12	12,1	87,7	173
031148504	3,5	2000	2m	7,6	2,66	1770	14	13,8	53,9	221
031148507	3,5	2000	2m	11,1	3,89	1770	14	13,8	53,9	233,6
031148510	3,5	2000	2m	16,3	5,72	1770	14	13,8	53,9	246,4
031148505	3,5	2500	2m	7,6	3,35	1770	14	13,8	53,9	224
031148502	3,5	2500	2m	5,5	2,40	1770	14	13,8	53,9	221
031148511	3,5	2500	2m	16,3	7,15	1770	14	13,8	53,9	246,4
031148530	3,5	3200	1Am	4,5	2,52	2160	14	11,4	64,5	221
031148536	3,5	3200	1Am	9,1	5,10	2160	14	11,4	64,5	233,6
03114862	4	3200	2m	21,7	12,19	1770	18	15,6	62	502,6
031148644	4	4000	1Am	6,2	4,38	1960	18	12,7	98,3	434,6
031148652	4	4000	1Am	11,2	7,85	1960	18	12,7	98,3	468,4
031148802	5	5000	2m	4,2	3,66	1960	20	20,3	79,2	1047,4
031148804	5	5000	2m	8,6	7,58	1960	20	20,3	79,2	1019,4
031148823	5	6300	1Am	3,4	3,72	2160	20	16,4	93,4	1047,4
031148825	5	6300	1Am	7,0	7,71	2160	20	16,4	93,4	1019,4
031148840	5	7500	1Bm	5,7	7,44	2160	20	13,4	104,8	1019,4
031148842	5	7500	1Bm	10,2	13,46	2160	20	13,4	104,8	1097,5

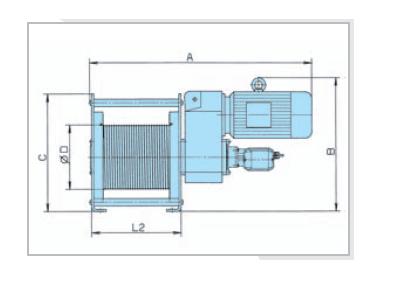

Katalogové číslo	Rozměry mm
	A	B	C	průměr D	L2
031148012	695	333	325	175	264
031148018	725	343	325	175	264
031148024	725	343	325	175	264
031148007	710	333	325	175	264
031148013	725	343	325	175	264
031148019	725	343	325	175	264
031148025	780	352	325	175	264
031148077	725	343	325	108	264
031148208	907	490	444	242	338
031148209	907	490	444	242	338
031148219	940	490	444	242	338
031148205	852	490	444	242	338
031148210	907	490	444	242	338
031148220	940	490	444	242	338
031148259	907	490	444	175	338
031148403	1014	614	547	295	406
031148406	1065	614	547	295	406
031148441	1065	614	547	218	406
031148444	1037	614	547	218	406
031148504	1091	684	547	295	406
031148507	1147	684	547	295	406
031148510	1258	684	547	295	406
031148505	1091	684	547	295	406
031148502	1091	684	547	295	406
031148511	1258	684	547	295	406
031148530	1091	684	547	242	406
031148536	1147	684	547	242	406
031148620	1408	826	687	364	480
031148644	1265	826	687	295	480
031148652	1374	826	687	295	480
031148802	1549	1046	844	451	568
031148804	1549	1046	844	451	568
031148823	1549	1046	844	364	568
031148825	1549	1046	844	364	568
031148840	1549	1046	844	295	568
031148842	1617	1046	844	295	568
