tažná síla 200-800 kg

průměr lana 4 - 7 mm
Hmotnost 6 - 16 kg.

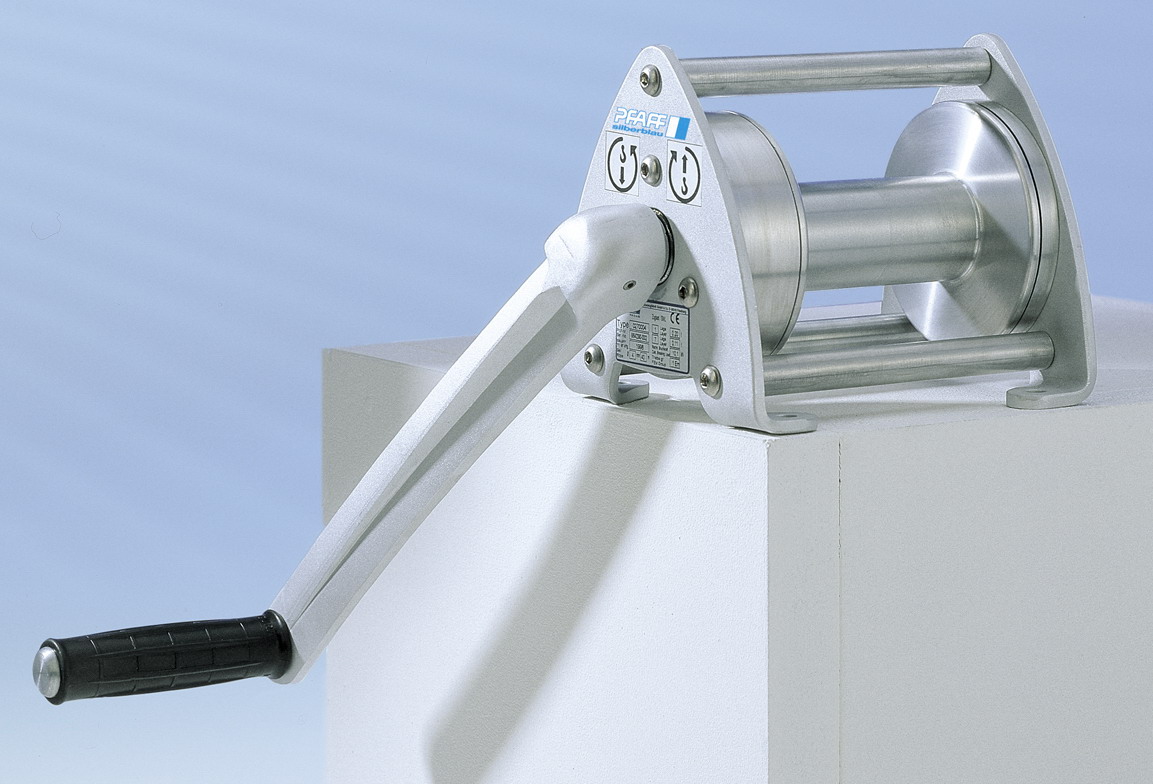

Z hliníku, odolného mořské vodě.

- pro jednoduchou montáž na konzole
- použití i ve venkovním prostředí
- hodný k montáži na přípojná vozidla, čluny atd.

Jednoduchá bezpečná obsluha a upevnění
Hliníková konstrukce. Leštěné válečkové ložisko s nízkým třením. Odnímatelná rukojeť kliky. Zátěžový a rychlý chod. Naviják je obsluhovatelný z obou dvou stran. Možnost navinutí velkého množství lana. Bezúdržbová pružinová pojistka. Odolný proti korozi.

Sériově se dodává se dvěma lanovými úchytkami na bubnu (pro naviják do 800 kg).

Kat.číslo		0402270004	040270001	040270006
Tažná síla v 1. vrstvě návinu	kg	200	500	800
V nejvyšší vrstvě	kg	110	200	350
Množství nav. lana v 1. vrstvě	m	3,6	4,2	5,3
V nejvyšší vrstvě	m	40	50	78
Tř. pohonu DIN 150020		1 Em	1 Em	1 Em
Průměr ocel. lana	mm	4	6	7
Zdvih na 1. otočení klikou	mm	195	60/400	36/280
Síla potřebná k otočení	daN	19	12	18
Převod			6,57:1	7,57:1
Hmotnost	kg	6	14	16

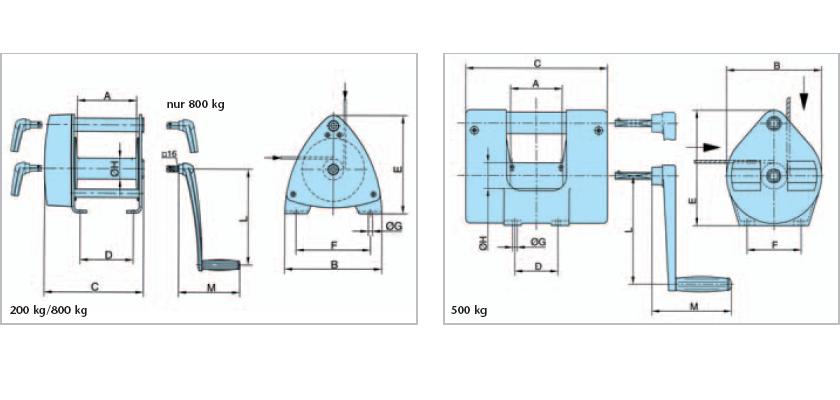

A	mm	120	120	200
B	mm	160	220	326
C	mm	192	330	336
D	mm	152	100	180
E	mm	165	267	327
F	mm	135	125	250
G	mm	9,5	11	14
H	mm	50	60	70
L	mm	320	250	320
M	mm	207	165	207

 doporučené ocel. lano DIN 3060 FE-znk-1770 sZ spa
